Tamaños de bolas de acero forjado

Cómo afecta el tamaño de las bolas de acero forjado a los resultados de molienda

El tamaño de las bolas de acero forjado no es un detalle de catálogo. Determina cuánta energía de impacto llega al mineral, con qué frecuencia se contactan las partículas, cómo se comporta la carga del molino y con qué rapidez se consume el medio de molienda. Una bola más grande puede romper una alimentación gruesa y competente que las bolas más pequeñas no logran fracturar repetidamente. La misma bola grande también puede dejar muy poca superficie de contacto para una molienda fina eficiente. No existe un diámetro "mejor" universal; la elección práctica es la mezcla de tamaños que se adapta a la alimentación, el molino, el objetivo del circuito y el comportamiento del mineral.

Para la mayoría de las operaciones de molienda, la pregunta inicial correcta no es: "¿Qué tamaño de bola de acero forjado es el más duro?" Sino: "¿Qué tamaño de partículas debe romper este molino y qué tamaño de producto debe entregar de forma constante?" Esta distinción evita un error común de compra: elegir un único diámetro grande por su durabilidad sacrificando al mismo tiempo el rendimiento o el control de la molienda final.

El diámetro de las bolas debe adaptarse a las partículas más grandes que entran en el molino

La rotura por impacto depende en gran medida de la masa de las bolas. A medida que aumenta el diámetro, la masa de cada bola crece rápidamente, lo que le permite proporcionar una mayor energía de impacto al caer o desplazarse en cascada a través de la carga. Por ello, las bolas forjadas más grandes se utilizan habitualmente cuando la alimentación contiene fragmentos gruesos, material mineralizado duro o una distribución amplia de tamaños de partículas.

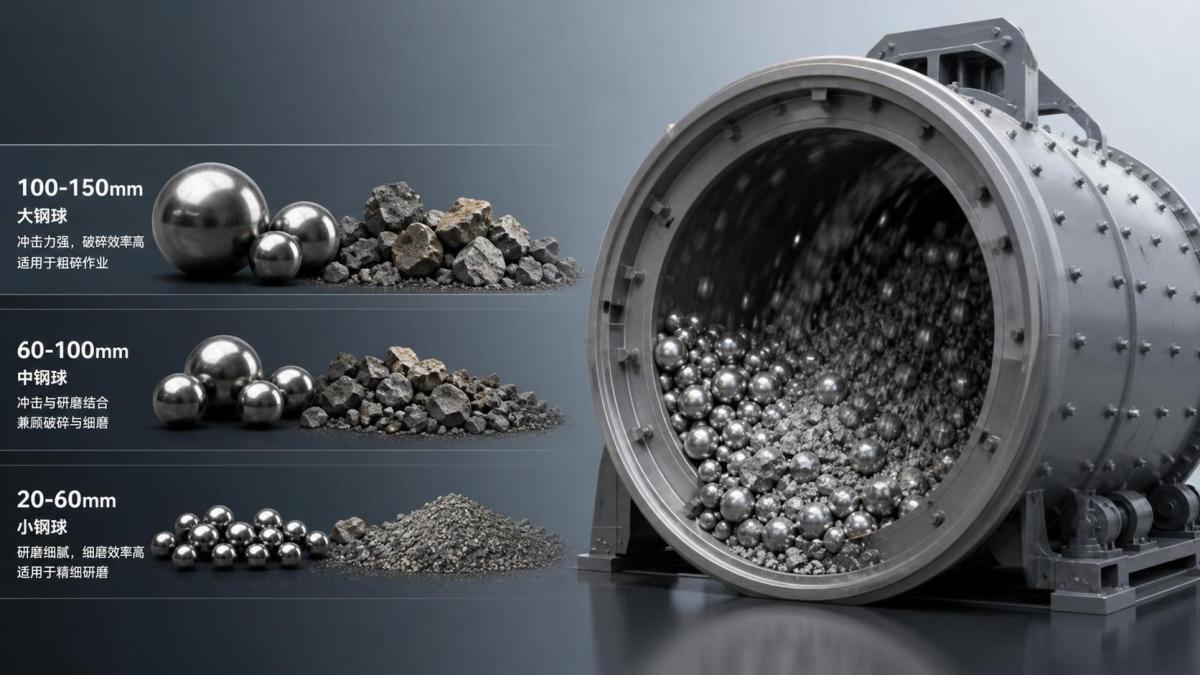

En términos generales, los tamaños de 100 mm a 150 mm se asocian con aplicaciones que requieren una fuerza de rotura mayor. A menudo se consideran cuando un molino de bolas primario recibe una alimentación relativamente gruesa o cuando el mineral tiene una alta dureza y resiste la fractura. Las bolas de 60 mm a 100 mm suelen utilizarse para tareas de molienda mixtas o intermedias. Los diámetros más pequeños, como de 20 mm a 60 mm, proporcionan una población más densa de puntos de molienda y, por lo general, son más útiles a medida que el circuito se aproxima a un requisito de producto más fino.

Estos rangos deben considerarse una lógica operativa, no una regla de dimensionamiento que sustituya los datos del molino. Dos plantas que procesan mineral con el mismo tamaño superior nominal pueden necesitar medios diferentes, ya que la textura mineral, la competencia, la humedad de alimentación, la velocidad del molino, el estado de los revestimientos y la densidad de la pulpa pueden modificar el entorno de rotura.

Una bola demasiado pequeña para la alimentación puede circular en el molino con un efecto de rotura limitado. El molino puede parecer completamente cargado mientras las partículas gruesas permanecen en la descarga o se acumulan en la carga circulante. Una bola demasiado grande puede generar el problema opuesto: impacto adecuado sobre partículas gruesas, pero tratamiento ineficiente de finos, con una masa excesiva de medios que consume energía sin traducirse en una reducción de tamaño útil.

Por qué una carga de bolas mezclada suele funcionar mejor que un solo tamaño

La molienda no es un único evento. El material entra al molino con una distribución de tamaños y sale con otra, por lo que la carga de medios debe realizar diferentes tareas al mismo tiempo. Las bolas más grandes se encargan de abrir las partículas gruesas y crear nuevas superficies de fractura. Las bolas medianas continúan el proceso de reducción. Las bolas más pequeñas crean más puntos de contacto para la molienda de partículas finas.

Una carga uniforme puede justificarse para una alimentación estrecha y estable, pero a menudo es una estrategia deficiente a largo plazo para mineral variable. Un molino que funciona solo con bolas grandes de acero forjado puede mantener la capacidad de rotura gruesa, pero perder eficiencia de molienda fina. Una carga compuesta principalmente por bolas pequeñas puede producir eficazmente una fracción fina, pero tener dificultades cuando una alimentación más gruesa entra al circuito.

Por esta razón, los operadores deben evaluar el programa de reposición además de la carga inicial. La distribución de tamaños de las bolas cambia continuamente a medida que se desgastan los medios. Si la reposición consiste en un solo diámetro, la carga de trabajo puede alejarse gradualmente de la distribución requerida por el circuito. Un programa práctico de medios considera:

• el tamaño máximo y la distribución de tamaños de la alimentación fresca;
• el tamaño objetivo del producto y el punto de corte de clasificación;
• el volumen efectivo, el consumo de potencia, la velocidad y el perfil de revestimiento del molino;
• la proporción de material grueso, intermedio y fino que ya circula;
• la tasa de desgaste de cada tamaño de medio durante la operación; y
• si las características del mineral son estables o cambian entre zonas mineras.

El objetivo no es mantener una carga visualmente uniforme. Es mantener suficiente energía de impacto para la fracción gruesa, preservando al mismo tiempo una superficie de medios y una frecuencia de contacto suficientes para la fracción más fina.

La dureza importa, pero también la dureza en toda la sección de la bola

Al comparar tamaños de bolas de acero forjado, los compradores suelen centrarse primero en la dureza superficial. Es un indicador importante, especialmente en minerales abrasivos, pero no describe todo el panorama de rendimiento. Una bola de gran diámetro debe mantener un perfil de dureza adecuado por debajo de la superficie y, al mismo tiempo, resistir la rotura bajo impactos repetidos. Si la capa exterior es dura pero la estructura interna carece de resistencia o tenacidad adecuadas, la bola puede agrietarse, desconcharse o fallar prematuramente.

Este equilibrio se vuelve más exigente a medida que aumenta el diámetro. El tratamiento térmico debe controlarse para que las bolas más grandes no desarrollen un gradiente de dureza excesivo desde la superficie hasta el núcleo. Las bolas pequeñas son más fáciles de calentar y enfriar de manera más uniforme. Las bolas grandes requieren un proceso capaz de producir propiedades metalúrgicas consistentes a través de un espesor de sección mucho mayor.

Por ejemplo, la especificación de un proveedor puede indicar una dureza superficial superior a 60 HRC para tamaños de bolas forjadas de 70 mm a 90 mm, superior a 58 HRC para 100 mm a 120 mm y superior a 55 HRC para 130 mm a 150 mm. Este patrón no debe interpretarse automáticamente como una disminución de calidad en diámetros mayores. Refleja la necesidad práctica de equilibrar la resistencia al desgaste con la tenacidad al impacto a medida que aumenta la sección transversal de la bola. Un requisito de tenacidad al impacto declarado de al menos 12 J/cm2 también es relevante porque los medios frágiles pueden generar problemas operativos incluso cuando su dureza inicial es alta.

Por lo tanto, las cifras de dureza deben revisarse junto con la ubicación de la prueba, el diámetro de la bola y la consistencia del tratamiento térmico del proveedor. Un único resultado de ensayo superficial no demuestra que un lote se comportará de manera fiable en un molino de alto impacto.

La selección del tamaño no puede separarse de la química del acero

El mismo diámetro puede comportarse de manera diferente según el diseño de la aleación y el tratamiento térmico. El carbono, manganeso, cromo, silicio y otros elementos controlados influyen en la templabilidad, la resistencia al desgaste y la tenacidad. En la práctica, la cuestión no es si el nombre de un grado siempre es mejor que otro. La pregunta relevante es si la composición química y el proceso son adecuados para la aplicación operativa y el diámetro de la bola.

Los medios de molienda con mayor contenido de carbono o cromo pueden proporcionar alta dureza y resistencia a la abrasión, pero un circuito de molienda con impacto severo también necesita suficiente tenacidad. Para una bola forjada grande utilizada contra mineral grueso y duro, una composición seleccionada solo por el desgaste superficial puede aumentar el riesgo de agrietamiento si la ruta de tratamiento térmico no mantiene una estructura interna adecuada. Por el contrario, una bola muy tenaz pero comparativamente blanda puede sobrevivir al impacto, pero desgastarse demasiado rápido, aumentando el consumo y modificando la distribución de la carga más rápido de lo previsto.

Las designaciones de grado como B2, B3, B4, B6, 65Mn, 60Mn, 40Cr y 42CrMo son puntos de partida útiles para la discusión, pero no constituyen una especificación de compra completa. Los rangos químicos pueden solaparse y la calidad del procesamiento puede afectar significativamente el resultado final. La trazabilidad de los lotes, el control de materias primas, la calidad de la forja, los registros de tratamiento térmico y los ensayos mecánicos representativos son más informativos que una designación de grado por sí sola.

Qué comprobar antes de pedir una bola más grande o más pequeña

Un cambio en el tamaño de las bolas de acero forjado debe tratarse como un ajuste operativo, no simplemente como una sustitución de compra. Antes de pasar a medios más grandes, confirme si el circuito realmente tiene un problema de rotura gruesa. Las señales pueden incluir material grueso persistente en la descarga del molino, aumento de la carga circulante, menor rendimiento con una tasa de alimentación estable o un tamaño de producto que se vuelve más grueso a pesar de una operación por lo demás normal. Estos síntomas también pueden deberse a revestimientos desgastados, cambios en la competencia de la alimentación, problemas de clasificación o condiciones de pulpa inadecuadas, por lo que no debe atribuirse el problema al tamaño de las bolas de forma aislada.

Antes de pasar a medios más pequeños, compruebe si el molino ya produce suficiente impacto para las partículas más grandes de la alimentación. Los medios más finos pueden mejorar el tratamiento de las fracciones intermedias y finas, pero no pueden compensar una fuerza de rotura insuficiente en el extremo grueso de la alimentación.

Para una prueba o un nuevo contrato de suministro, los compradores deben solicitar un paquete técnico específico para cada tamaño en lugar de un folleto genérico de medios. Debe identificar el diámetro nominal y la tolerancia, el rango de peso, el requisito de dureza, el requisito de tenacidad cuando corresponda, el rango de composición química y el método utilizado para verificar el lote. La inspección también debe incluir una revisión visual de grietas, juntas, descarbonización excesiva, forma irregular y defectos superficiales anormales.

No compare el coste únicamente por el precio por tonelada

Las bolas grandes de acero forjado suelen tener una mayor masa unitaria y pueden tener un precio de compra más alto por pieza, mientras que las bolas más pequeñas aumentan el número de piezas necesarias para formar una carga. Ninguna de estas comparaciones cuenta toda la historia de costes. La medición significativa es el coste de los medios por tonelada de mineral procesado o por tonelada de producto conforme, considerado junto con el consumo de energía, el rendimiento, el tamaño del producto y las interrupciones no planificadas del molino.

Una bola de menor precio puede resultar costosa si se desgasta rápidamente, se rompe o exige cambios frecuentes en la carga de medios. Una bola de mayor calidad también puede no justificar su coste si su dureza y tamaño superan lo que realmente requieren el mineral y el molino. La comparación comercial más útil se basa en un período de prueba documentado con condiciones operativas definidas, no en un lote de entrega o una breve ventana de observación.

Cuando se utiliza molienda con barras antes de la molienda con bolas o junto con ella, la interacción entre los tipos de medios también merece atención. Los molinos de barras generan una acción de molienda diferente y suelen seleccionarse para características de alimentación y requisitos de producto específicos. Por lo tanto, las especificaciones parabarras de acero para molienda deben considerarse por separado de las especificaciones de bolas forjadas, incluso cuando ambas se suministran al mismo concentrador. El diámetro de las barras, la rectitud, el patrón de desgaste y el comportamiento de enredo plantean un conjunto diferente de consideraciones operativas.

Una forma práctica de tomar la decisión

Comience con los datos del circuito existente: tamaño máximo de alimentación, distribución de tamaños de alimentación, molienda objetivo, rendimiento, consumo de potencia, consumo actual de medios y distribución de tamaños de las bolas retiradas del molino. Después compare esa información con el estado de los revestimientos y los equipos de clasificación. Si esos elementos son estables, un ajuste controlado de la distribución de tamaños de reposición puede revelar si los medios están limitando el rendimiento.

Para instalaciones nuevas o cambios importantes del mineral, es sensato comenzar con una carga mezclada razonada en lugar de comprometerse inmediatamente con un solo diámetro. Realice un seguimiento del tamaño del producto, el rendimiento, la potencia y el desgaste de los medios bajo condiciones consistentes. El propósito es identificar un rango operativo repetible, no demostrar que la bola de acero forjado más grande o más dura es superior.

El tamaño que funciona mejor es el que proporciona suficiente impacto para romper el material más grueso sin transportar masa innecesaria durante la parte de molienda fina de la operación. Una vez establecido ese equilibrio, la composición química, el tratamiento térmico, el control de calidad y la disciplina de reposición determinan si el tamaño seleccionado continúa aportando valor durante la vida útil de la carga del molino.
