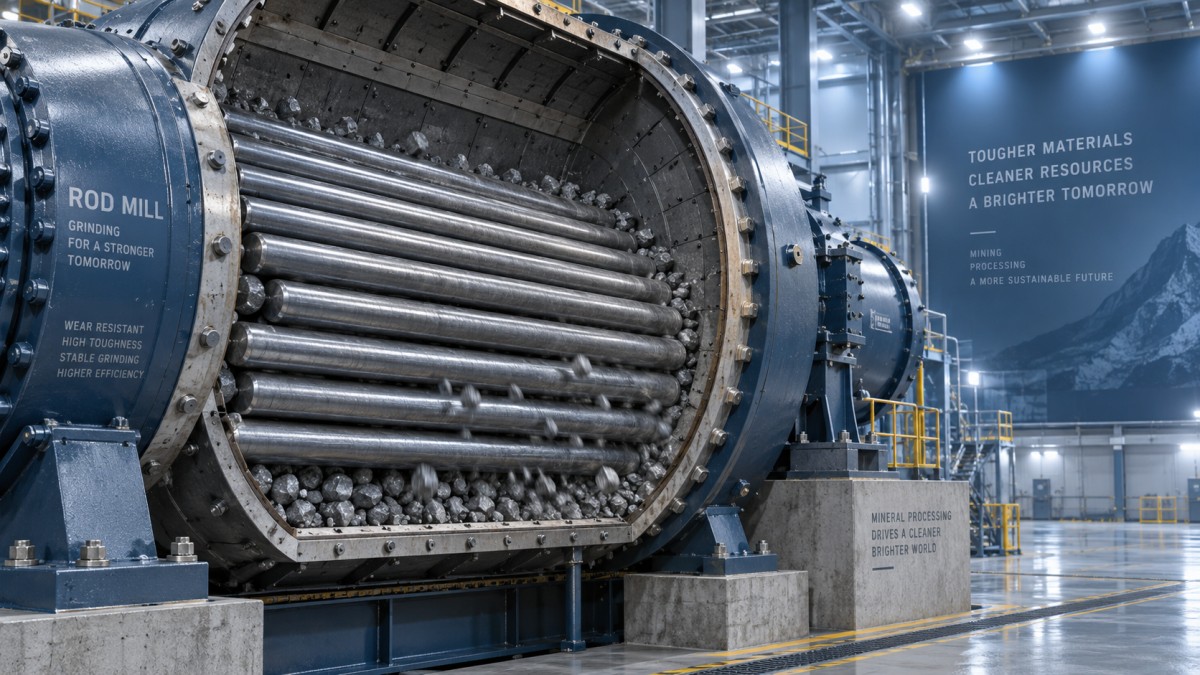

Selección de barras de molienda para evitar enredos y roturas en molinos de barras

El enredo y la rotura de barras rara vez se resuelven simplemente solicitando un grado de barras de molienda «más duro». En un molino de barras, la carga debe permanecer suficientemente recta, uniforme y móvil para girar siguiendo un patrón controlado. Cuando las barras se doblan, desarrollan ganchos, se desgastan de forma desigual o se fracturan en piezas cortas, la carga puede enredarse. El resultado es una menor eficiencia de molienda, un consumo de potencia inestable, un control deficiente del tamaño del producto y paradas más frecuentes del molino para inspección o recarga.

La decisión de selección más fiable comienza con las condiciones operativas del molino, en lugar de con un grado nominal de material. El diámetro de las barras, la tolerancia de longitud, la rectitud, la consistencia del tratamiento térmico, el perfil de dureza y la resistencia a la fractura deben funcionar conjuntamente. Una barra que funciona bien en un molino puede generar graves problemas operativos en otro si difieren el diámetro del molino, el tamaño de alimentación, la densidad de pulpa o la velocidad de operación.

El enredo suele ser un problema de gestión de la carga antes de convertirse en un problema de material

Los molinos de barras funcionan de manera diferente a los molinos de bolas. Su acción de molienda depende de barras largas dispuestas sustancialmente en paralelo al eje del molino. A medida que el molino gira, la carga cae en cascada y produce contacto lineal con la alimentación. Esta acción es eficaz para producir productos de molienda de tamaño grueso a medio controlado, pero también hace que el molino sea sensible a la geometría de las barras.

El enredo se produce cuando se altera la disposición paralela. Las barras dobladas, las barras con desgaste desigual, las barras con variaciones excesivas de longitud y una alta proporción de piezas rotas interfieren con el movimiento normal de la carga. Una vez que se acumulan secciones cortas, pueden acuñarse entre barras más largas y crear un enredo localizado. Los operadores pueden observar una carga fluctuante del motor, menor capacidad de producción, ruido anormal o un molino que parece moler de forma ineficiente a pesar de contar con una carga de medios adecuada.

La calidad del material es importante, pero no debe considerarse de forma aislada de las prácticas operativas. Incluso las Barras de Molienda bien fabricadas pueden enredarse si el molino está sobrecargado, si la alimentación contiene partículas competentes inesperadamente grandes o si la carga contiene demasiados remanentes desgastados o rotos. Por lo tanto, una investigación adecuada debe distinguir entre un defecto de la barra y un problema relacionado con las condiciones del molino.

La longitud y la rectitud merecen la misma atención que la composición química

Para el servicio en molinos de barras, la longitud no es simplemente una especificación de compra. Las barras deben seleccionarse para adaptarse a la longitud efectiva de molienda del molino, con una holgura adecuada para la disposición de los revestimientos y la práctica de carga del molino. Las barras demasiado largas pueden atascarse en los extremos, mientras que las demasiado cortas pueden perder su capacidad de alinearse con la carga principal. Mezclar barras de diferentes lotes de longitud sin control puede acelerar el desorden de la carga.

La rectitud es igualmente crítica. Una pequeña curvatura permanente puede volverse más significativa tras impactos y abrasión repetidos durante el servicio. Las barras con tensiones residuales inconsistentes o un control inadecuado del tratamiento térmico tienen mayor probabilidad de deformarse a medida que se desgastan. El efecto es acumulativo: una barra doblada puede obstruir el movimiento, mientras que varias barras dobladas pueden iniciar una masa enredada difícil de corregir sin detener el molino.

Antes de aceptar una entrega, los equipos de mantenimiento deben verificar más que el diámetro y la longitud nominales. Las comprobaciones prácticas de recepción incluyen:

• inspección visual para detectar curvaturas, costuras superficiales, solapes, picaduras profundas de cascarilla y defectos en los extremos;
• comprobaciones aleatorias de rectitud sobre un soporte plano o un dispositivo de inspección adecuado;
• verificación de que la variación real de longitud se mantiene dentro de la tolerancia de compra acordada;
• confirmación de que las barras son claramente trazables a un lote de producción y de tratamiento térmico;
• revisión de los requisitos específicos del molino en cuanto a diámetro y longitud antes de cargar existencias mezcladas.

Las discontinuidades superficiales merecen atención porque pueden convertirse en puntos de inicio de grietas bajo carga cíclica. Una barra puede parecer aceptable en el momento de la entrega, pero fallar prematuramente si una costura, una marca transversal o una zona superficial descarburizada no se controlaron durante la fabricación.

Elija tenacidad para resistir impactos, no solo dureza

Un error frecuente es especificar la mayor dureza posible para reducir el desgaste. La resistencia al desgaste es importante, pero los molinos de barras imponen esfuerzos repetidos de flexión e impacto que difieren del entorno principalmente compresivo al que están sometidos los medios esféricos. Si la barra es excesivamente dura y carece de una tenacidad adecuada en el núcleo, puede resistir inicialmente la abrasión, pero volverse vulnerable a la fractura frágil.

El equilibrio de propiedades deseado depende de las características del mineral, el tamaño de alimentación, el diámetro del molino, la velocidad de rotación y las condiciones de la pulpa. Una alimentación gruesa, dura o competente puede generar una carga de alto impacto, lo que da mayor importancia a la resistencia a la fractura. Una alimentación abrasiva con un impacto relativamente moderado puede justificar un mayor enfoque en la vida útil por desgaste, siempre que la barra seleccionada conserve una tenacidad suficiente.

En lugar de aceptar un único valor de dureza superficial como prueba de idoneidad, solicite evidencia del sistema completo de control de fabricación: composición química del acero, calidad de laminación, método de tratamiento térmico, uniformidad de dureza y verificación de propiedades mecánicas cuando se especifique. La pregunta útil no es «¿Qué tan dura es la barra?», sino «¿Su dureza y microestructura se mantendrán suficientemente uniformes desde la superficie hasta el núcleo y de un lote de producción al siguiente?»

En la molienda con barras, las barras inconsistentes pueden ser más perjudiciales que las barras uniformes con una clasificación moderadamente inferior. Una carga mixta que contiene productos con tasas de desgaste o comportamiento de fractura significativamente diferentes pierde antes su geometría ordenada. Un rendimiento estable suele ser más valioso que una especificación máxima aislada que no puede mantenerse entre entregas.

La selección del diámetro afecta tanto a la molienda como al riesgo de rotura

El diámetro determina la masa de cada barra, la presión de contacto, los espacios vacíos de la carga y la resistencia a la flexión. Una barra de mayor diámetro tiene mayor rigidez y puede tolerar mejor impactos severos, pero también modifica el entorno de molienda y puede reducir el número de puntos de contacto dentro de la carga. Un diámetro menor puede aumentar el área superficial y adaptarse a condiciones de alimentación más fina, pero es más susceptible a la flexión y al consumo rápido cuando la carga de impacto es elevada.

El diseño original del molino y su historial operativo deben ser el punto de partida. Si el molino ha funcionado de forma estable con un rango de diámetro definido, un cambio en el tamaño de las barras debe tratarse como una modificación operativa, no como una sustitución rutinaria. Los cambios de diámetro pueden requerir una reevaluación de la preparación de la alimentación, la masa de la carga, las prácticas de reposición, el rendimiento de clasificación y el comportamiento de potencia del molino.

Mezclar un rango de diámetros demasiado amplio también puede generar patrones de desgaste desiguales. Cierta variación forma parte de la operación normal, especialmente a medida que las barras se desgastan, pero introducir diámetros muy diferentes durante la carga puede reducir el empaquetamiento ordenado. El riesgo aumenta cuando se añaden barras nuevas sin retirar una cantidad significativa de remanentes de tamaño insuficiente.

Los patrones de rotura revelan qué debe corregirse

La ubicación y el aspecto de una fractura pueden ayudar a identificar si el material de reemplazo por sí solo probablemente resolverá el problema. Las superficies de fractura limpias y relativamente planas pueden indicar una falla frágil o una discontinuidad del material. Una fractura precedida por una flexión evidente puede indicar sobrecarga, tamaño de alimentación excesivo, mala gestión de la carga o rigidez insuficiente de la barra para las condiciones de servicio. Roturas repetidas cerca de los extremos de las barras pueden sugerir daños de manipulación, problemas de calidad en los extremos o condiciones de impacto localizadas dentro del molino.

Las piezas rotas no deben tratarse como chatarra ordinaria sin examinarlas. Registre el diámetro de la barra, la longitud restante aproximada, las horas de operación si están disponibles, el lote de carga, la ubicación de la rotura y el estado visible de la superficie. Las fotografías y las muestras retenidas permiten una discusión significativa con el proveedor y evitan que las fallas recurrentes se descarten como eventos aleatorios.

También es importante separar el desgaste normal de la pérdida anormal. Una barra que se desgasta gradualmente y conserva una forma recta hasta su sustitución generalmente se comporta según lo previsto. Una barra que desarrolla curvaturas, ganchos, escalones severos de diámetro o fracturas tempranas crea un riesgo de control de la carga, incluso si su tasa media de desgaste parece aceptable.

Las condiciones del molino pueden inutilizar una barra que de otro modo sería adecuada

Cuando el enredo es recurrente, inspeccione el entorno operativo antes de cambiar el grado de material. Verifique el estado de los revestimientos, el perfil de los elevadores, la velocidad del molino, la distribución del tamaño de alimentación, la densidad de pulpa y el volumen de carga. Los revestimientos desgastados pueden alterar la trayectoria de la carga. Un aumento repentino de alimentación que contenga partículas sobredimensionadas puede imponer cargas de impacto superiores a las condiciones normales de diseño. Una densidad de pulpa excesivamente baja puede aumentar el impacto metal contra metal, mientras que un volumen de carga inadecuado puede reducir la acción de cascada controlada necesaria para una molienda efectiva con barras.

La práctica de carga es otra fuente común de inestabilidad. Añadir una gran cantidad de barras nuevas a una carga que ya contiene muchas piezas cortas, dobladas o rotas puede empeorar el enredo en lugar de restaurar el rendimiento. La retirada planificada de remanentes anormales, seguida de la adición controlada de barras con diámetro y longitud consistentes, tiene mayor probabilidad de restablecer una carga estable.

No debe suponerse que los medios destinados a molinos de bolas sean intercambiables con las barras. Por ejemplo,bolas de fundición están diseñadas para diferentes funciones de medios de molienda y condiciones de contacto. Su disponibilidad en la minería y otras aplicaciones de conminución no las convierte en una solución para el enredo de la carga de barras; el mecanismo de molienda del molino debe determinar la forma del medio.

Especifique lo que debe controlarse y luego supervise lo que sucede durante el servicio

Una especificación de compra para medios de molienda de molino de barras debe definir claramente el diámetro, la longitud, la tolerancia de rectitud, el grado de acero o rango de composición química aprobado, las expectativas de tratamiento térmico, la calidad superficial, los requisitos de identificación y los procedimientos de aceptación. Si la operación ha experimentado roturas, la especificación también debe indicar la necesidad de trazabilidad por lote y un proceso para revisar fallas anormales.

Después de la instalación, supervise indicadores prácticos en lugar de basarse únicamente en las toneladas consumidas: frecuencia de las inspecciones del molino de barras, cantidad de piezas rotas retiradas, tendencia al enredo, estabilidad de la potencia del molino, consistencia del tamaño del producto e intervalos de reposición. Estas observaciones conectan la selección de los medios con el comportamiento real del molino.

Por lo tanto, la mejor barra de molienda no es simplemente la que declara la mayor vida útil. Es la barra que mantiene una carga recta, móvil y predecible bajo las condiciones operativas reales del molino. Cuando la geometría, la tenacidad, el comportamiento de desgaste y la disciplina de carga están alineados, el enredo y la rotura prematura se convierten en problemas de mantenimiento manejables en lugar de causas recurrentes de paradas no planificadas.
